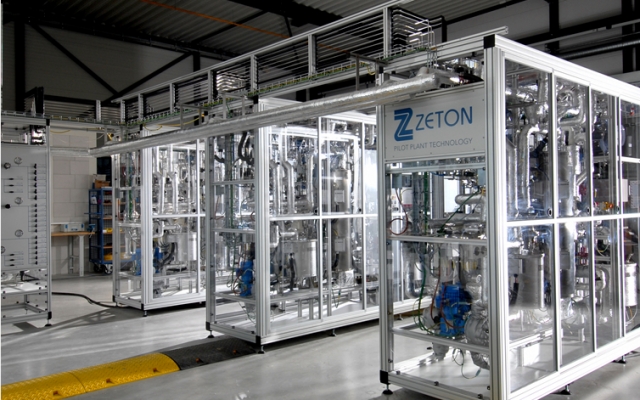

應用要求

為了優化化學反應，化學家須找到化合物的優化組合，并將它們以優化比例注入反應器。該反應器可保持一定的壓力和溫度，并可添加催化劑以加速反應。

給反應器加壓的同時，須準確測量輸入的反應氣體。應避免流量超調（在質量流量計刻度之外），因為這會影響準確性。

重要議題

• 準確測量反應氣體和過程壓力
• 可編程壓力曲線
• 批量控制

工藝方案

質量流量-壓力控制組合實現安全自動的反應器壓力控制。

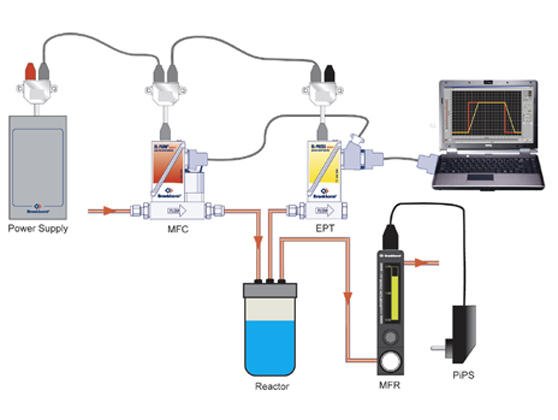

由于該概念可應用于模擬或數字系統，因此建議的裝置可能因應用而略有不同。此外，所用儀表可以是“實驗室應用”外殼或是IP65防護等級并可選ATEX 2區認證的堅固的工業用外殼。請見右圖Bronkhorst解決方案所作詳細說明。

在反應器入口，質量流量控制器（MFC）負責工藝氣體輸送，而電子壓力變送器（EPT）測量反應器壓力。在系統出口處設置流量限制，可以是（針閥）閥，或者如圖所示，帶有本地顯示的質量流量調節器（MFR）。反應器壓力由壓力變送器設定值控制。右圖中通過RS232編程到PC。該壓力表（主站）的集成PID控制器控制質量流量控制器控制閥（從站）的閥位置。當反應器中建立壓力，最大入口流量受到質量流量控制器的限制，從而防止出現流量峰值。通過使用“從屬因子”選項，可以調整最大流量。
