什么是溫度成像？

溫度成像是一項廣泛應用于汽車、航空航天和發電等不同行業的技術，用于開發高效、清潔的燃燒過程?？梢暬髁亢蜏囟确植嫉囊环N非常常見的方法是使用諸如苯甲醚(C₇H₈O)等示蹤物質的激光誘發熒光反應（LIF）測溫法。

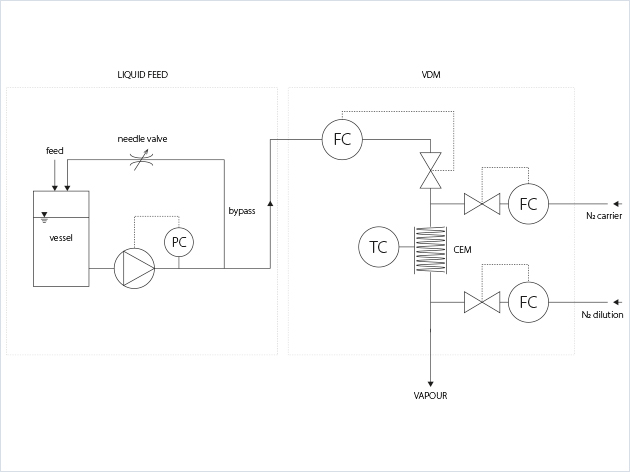

工藝方案

在這種雙色激光誘導熒光（LIF）測溫裝置中，苯甲醚用作“著色劑”，使相機內部的熱流可見。苯甲醚必須在氣相可用，而液體苯甲醚流動控制的準確性是至關重要的。

液體給料系統

由于液體苯甲醚的準確性至關重要，Bronkhorst研發了專用的液體給料模塊。該液體給料模塊包括儲液器和壓力控制液體泵。電子壓力控制器通過調節泵的轉速使蒸發器模塊（VDM）入口處壓力恒定。

采用蒸發器模塊以產生準確的苯甲醚和氮?dú)獾恼舭l(fā)混合物。少量的苯甲醚液體（高達25g/h）在受控蒸發混合（CEM）模塊的氮?dú)饬髦徐F化，然后加熱，以確保完全蒸發，避免冷卻到冷凝溫度以下。在蒸汽出口處，可選添加稀釋氣體，以進一步降低汽流中苯甲醚的濃度。

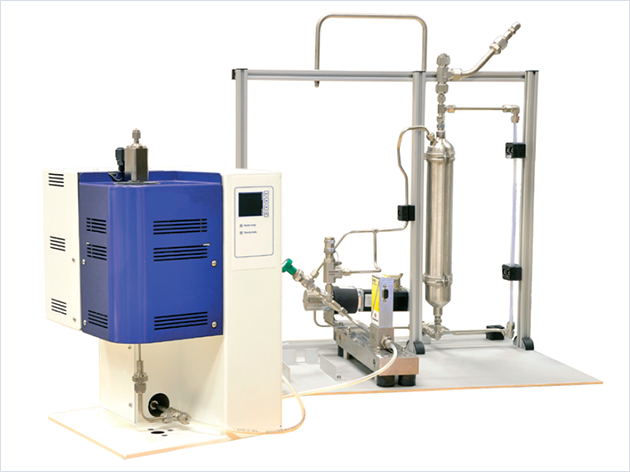

所有組件集成在蒸汽輸送模塊（VDM）中，還包含電源、通信接口和顯示控制用顯示器。

為了調整系統以適應客戶流程，可通過數字（RS232或總線）接口使用Bronkhorst軟件FlowPlot和Bronkhorst FlowSuite調整流量控制器的相關PID參數。

Bronkhorst支持LaVision 和最終用戶進行現場調試。
