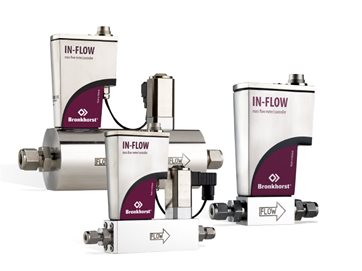

IN-FLOW
IN-FLOW 系列質量流量計/控制器的PC板及外殼適用于工業運用領域。控制閥可選一體式和分體式，可測氣體流量范圍如下：
- ?最小流量范圍: 0.014 … 0.7 mln/min
- ?最大流量范圍: 8 … 1670 ln/min
該系列產品控制閥采用模塊結構設計，用戶可在不做任何調整的情況下，做靈活的改變或更換控制閥。標準閥是常關閥，Kv值可達6.0 。一般情況下，也可根據客戶需要提供常開閥。
對于高（差）壓的運用，產品結構設計使其能處理高流量壓差和/或高壓力壓差，通過 IN-FLOW 程序最高可達700 bar。
數字?= 標準
IN-FLOW 系列儀表配有數字PC板，擁有 ‘自我診斷’、‘報警’、‘計數’功能，除此之外，還擁有‘?dāng)?shù)字通訊’ 和 ‘可調節遠程控制’設置?！嗫偩€’設計使得儀表具高靈活性，從而使得設備可以靈活地與如下任意通訊協議接口組裝：DeviceNet?, PROFIBUS DP, PROFINET, Modbus-RTU 或者FLOW-BUS 等通訊協議。
可選配多介質/多范圍
儀表可選配多氣體/多范圍功能，為用戶選擇流量范圍或者氣體類型提供高靈活性，使其在測量或者控制的時候保持高準確性和高調節范圍。用戶可在現場重新調整和設置他們的測量?jī)x表，從而節省安裝或者卸裝的時間以及費用。為方便用戶，Bronkhorst設計出了易于操作和使用的軟件‘Flow Tune ’。該軟件專為用來激活‘多流體‘/ ‘多范圍’可選功能的調節或者改變儀表配置而設計。
特點
- 可選配‘多氣體/多范圍’功能：流量范圍和氣體類型可以通過自由編程來改變
- 高準確性?(標準 0.5%?R.D?+ 0.1%? F.S)
- 可調節范圍： 187.5 : 1
- 壓力等級可達100 bar (10bar以下可選配多介質/多范圍功能)
- ?耐高壓版本 (最高可達700 bar)
- 堅固耐用，防水防塵外殼 (IP65)
- 通過工業Zone 2 ATEX Cat.3 / FM CLass I Div.2認證
- 模擬通訊或者數字通訊(RS232?或者 fieldbus interface)
- 可供高流量版本? （最高可達11000 m3n/h)
應用
- 食品、石油化工等行業的氣體測量或控制工藝，發酵裝置及燃料電池技術
- 環境分析中的氣體樣本測量
- 燃燒控制
- 氣體消耗監測與核算
- 氫技術
- 燃燒器控制
可測流量范圍（以空氣為介質）
| 質量流量計 (MFM) | 量程 |
|---|---|
| 系列 F-110CI | min. 0.014 …?0.7 mln/min max. 0.06 …?9 mln/min |
| 系列 F-111BI | min. 0.16 … 8 mln/min max. 0.16 …?25 ln/min |
| 系列 F-111AI | min. 0.4 …?20 ln/min max. 0.6 … 100 ln/min |
| 系列 F-112AI | min. 0.8 … 40 ln/min max.?1.4 … 250 ln/min |
| 系列 F-113AI | min. 4 … 200 ln/min max.?8 … 1670 ln/min |
| 質量流量控制器 (MFC) | 量程 |
|---|---|
| 系列 F-200CI 1) | min. 0.014 … 0.7 mln/min max. 0.06 … 9 mln/min |
| 系列 F-201CI 1) | min. 0.16 … 8 mln/min max. 0.16 … 25 ln/min |
| 系列 F-201AI 1) | min. 0.4 … 20 ln/min max. 0.6 … 100 ln/min |
| 系列 F-202AI 2) | min. 0.8 … 40 ln/min max. 1.4 … 250 ln/min |
| 系列 F-203AI 2) | min. 4 … 200 ln/min max. 8 … 1670 ln/min |
1)普通應用領域配備小型閥門
2) 高流量應用環境，配備了先導閥
