常見問題回答(FAQ)
Q Bronkhorst 質量流量計和控制器中的 “接液/流體部件” 是什么材質的?
A 所有儀表的標準液部件都是316不銹鋼材質的或者相類似材質的；根據客戶需要，公司可以對某些產品提供哈市材質的部件。更加具體的資料，請聯系公司生產總部。小的CORI-FLOW 流量計是金屬密封型的；控制器出廠標準內部密封材料為氟橡膠材質、EPDM或者Kalrez?材質。
Q 哪一種 密封材料 適合我們的產品應用場合?
A 所選的密封橡膠材質都必須根據產品現場操作條件的儀表耐化學性來定；布瑯軻鍶特已經積累了各種化學合成物的兼容性知識，我們將可以為您提供出適合您工作環境的產品；具體信息，請咨詢銷售團隊。
Q Bronkhorst? 的科里奧利質量流量計和控制器可提供哪一類型電源電壓和 I/O 信號?
A Bronkhorst? 為其產品提供了一系列可能的電路連接和通訊支持。儀表的標準輸入為15或者24Vdc。模擬輸入/輸出的可選性為 0-5 Vdc，0-10 Vdc， 0-20 mA 或者 4-20 mA (其它類型可根據需要定做)。所有數字通訊儀表可供選擇的有RS232， Profibus-DP， DeviceNet， Modbus 以及 FLOW-BUS (布瑯軻鍶特現場總線)。
Q 我應該怎么為CORI-FLOW系列產品來計算所需要的壓差?
A Bronkhorst? 設計了一個專業的數據庫，包含多達600多種流體資料。各種計算都可以通過軟件來完成，請點擊我們公司的在線計算網頁 www.fluidat.com；客戶可通過免費注冊來獲取運用權限；當公司總部收到您所提供的基本信息后，您將可以計算出布瑯軻鍶特質量流量計轉化系數/表格數、為控制閥計算Kv值以及控制閥口的大小、計算通過線過濾器的壓降、以及CEM蒸發系統的相關計算。
Q 請問Bronkhorst? 公司的ln/min 或者 ls/min是什么意思?
A 質量流量在實際生活中大多都是用g/h、 mg/s等單位來衡量的；而且大多數用戶在工作時都喜歡用體積單位。正常條件下ln/min 中字母 n 為 Normal condtion， 即為溫度在0 °C ，1.013 bar 的壓力條件下的測量值；直接熱式質量流量測量方法一般情況下都是以該參考條件來測量的，除非有特殊要求的之外。標準狀態下ls/min中的字母 S為 Standard condtions, 及以20 °C為參考條件。請注意兩種單位之間的差別，如果混淆了兩種參考條件，可能導致7%的誤差！
Q Bronkhorst??儀表接線圖有哪些？
| 儀表型號 | 接線圖類型 | 文檔編號 |
| EL-FLOW / LOW-ΔP-FLOW / EL-PRESS / LIQUI-FLOW™ / μ-FLOW | Analog/RS232 | 9.16.119 |
| EtherNet/IP | 9.16.215 | |
| CANopen | 9.16.217 | |
| DeviceNet™ | 9.16.122 | |
| EtherCAT? | 9.16.124 | |
| FLOW-BUS | 9.16.120 | |
| Modbus ASCII / RTU | 9.16.123 | |
| Modbus TCP | 9.16.234 | |
| PROFIBUS DP | 9.16.121 | |
| PROFINET | 9.16.148 | |
| Custom bus & I/O Configurations | 9.16.118 | |
| IN-FLOW / LIQUI-FLOW™ Industrial Style | Analog/RS232 | 9.16.126 |
| DeviceNet™ | 9.16.129 | |
| FLOW-BUS | 9.16.127 | |
| Modbus ASCII / RTU | 9.16.130 | |
| PROFIBUS DP | 9.16.128 | |
| PROFINET | 9.16.207 | |
| CANopen | 9.16.216 | |
| Custom bus & I/O Configurations | 9.16.125 | |
| IQ+FLOW | Analog I-O RS232 | 9.16.076 |
| RS232-RS485 | 9.16.090 | |
| RS232-RS485 Analog I-O | 9.16.101 | |
| CORI-FLOW™ | Analog/RS232 | 9.16.044 |
| DeviceNet™ | 9.16.050 | |
| FLOW-BUS | 9.16.048 | |
| Modbus ASCII / RTU | 9.16.066 | |
| PROFIBUS DP | 9.16.049 | |
| MASS-STREAM | Analog/RS232 | 9.16.092 |
| DeviceNet™ | 9.16.095 | |
| FLOW-BUS | 9.16.093 | |
| Modbus ASCII / RTU | 9.16.096 | |
| PROFIBUS DP with 5-pin M12 connector | 9.16.094 | |
| PROFINET | 9.16.224 | |
| CANopen | 9.16.228 |
Q? 各類通訊說明書有匯總嗎？
|
類型 |
通訊文檔名稱 |
?
文檔編號 |
| 用于各類儀表型號 |
Manual RS232 interface |
? |
|
Manual DeviceNet™ interface |
? | |
|
Manual EtherCAT? interface |
? | |
|
Manual FLOW-BUS interface |
? | |
|
Manual Modbus interface ASCII / RTU / TCP |
? | |
|
Manual PROFIBUS DP interface |
? | |
|
Manual PROFINET interface |
? | |
|
Manual EtherNet/IP interface |
? | |
|
Manual CANopen interface |
? |
Q? 各類儀表安裝問題和建議
EL-FLOW
http://m.xklcm.com/wp-content/uploads/917098-quick-installation-guide-el-flow-select.pdf
ML120
http://m.xklcm.com/wp-content/uploads/917093-quick-installation-guide-mini-cori-flow-ml120.pdf
EL-PRESS
http://m.xklcm.com/wp-content/uploads/917100-quick-installation-guide-el-press.pdf
ES-FLOW
http://m.xklcm.com/wp-content/uploads/917145-Manual-ES-FLOW.pdf
CEM
https://www.bronkhorst.com/getmedia/d67fe4d8-8859-4df8-b244-572490938172/917126-Manual-CEM.pdf
Q? 標定證書介紹
https://certificate.bronkhorst.com/calibration_certificate/index1.html
荷蘭標定中心介紹（ISO 17025）
Q? 按鈕操作
按鈕調零?
- 液體儀表?
- 儀表預熱半小時以上
- 保持液體滿管靜止?fàn)顟B(tài)
- 長按按鈕，紅燈先亮，綠燈亮?xí)r放手，儀表會進行自動調零
- 綠燈恢復常亮后，調零結束
- 氣體儀表
- 儀表預熱半小時以上
- 保持無氣體空管靜止?fàn)顟B(tài)
- 長按按鈕，紅燈先亮，綠燈亮?xí)r放手，儀表會進行自動調零
- 綠燈恢復常亮后，調零結束
按鈕查改地址和波特率
- 查詢儀表地址和波特率
?連續按3下按鈕，查看紅綠燈閃爍的次數便可得知當前的儀表地址和波特率。

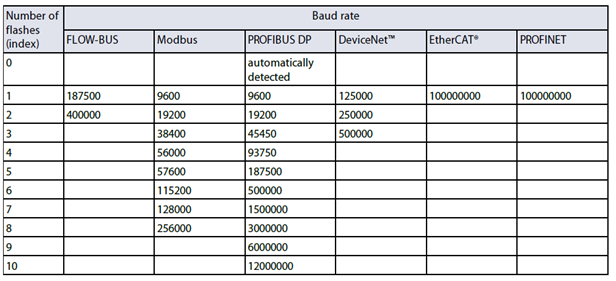

綠燈顯示的是十位 ，紅燈顯示的是個位。如綠燈閃爍3次，紅燈閃爍5次，則該儀表的地址為：35。兩燈同時閃爍的次數為對應各種總線的波特率。（請查看下表）
- 更改儀表地址和波特率
?連續按5下按鈕。
當綠燈快閃時，請長按按鈕，設定所需的十位地址，綠燈閃爍的次數就是十位的地址數，設定好后請松手。
當紅燈快閃時，請長按按鈕，設定所需的個位地址，紅燈閃爍的次數就是十位的地址數，設定好后請松手。
當兩燈同時快閃時，長按按鈕，設定所需的波特率，兩燈同時閃爍的次數就是各種總線對應的波特率，設定好后請松手。最后儀表會自動回到綠燈常亮狀態。可通過上面介紹的查詢方法再次檢查所設地址是否正確。不同類型儀表按鈕分布如下：
????
?
?
按鈕查改控制模式和波特率
- 讀取控制模式
?在正常運行/操作模式下，以最大1秒的間隔連續按2下按鈕.將觸發儀表”顯示”控制模式。綠色LED閃爍的次數代表對應的十位數，紅色LED閃爍的次數對應的個位數。
比如控制模式是12，首先經過2次短按后可以看到綠燈先同時閃爍一次，后紅燈同時閃爍二次。最后會自動回到綠燈常亮的狀態。
- 更改控制模式
在正常運行/操作模式下，以最大1秒的間隔連續按4下按鈕將觸發更改控制模式指令。
首先綠燈會快閃，按住按鈕，計數綠燈閃爍次數，按想改變的目標位數計數閃爍次數并松手（通常為60s有效期），實現十位數設置。（若不設置這個值則輕按一下便可跳過）
繼上述步驟后紅燈會快閃，按住按鈕，計數紅燈閃爍次數，按想改變的目標位數計數閃爍次數并松手（通常為60s有效期），實現個位數設置。（若不設置這個值則輕按一下便可跳過）
最后會自動回到綠燈常亮的狀態，更改完成。
Q?Bronkhorst軟件操作
? Flowdde 和Flowplot下載安裝和使用
- 軟件下載鏈接：
https://www.bronkhorst.com/en-us/products-en/accessories-and-software/flowware/flowdde/
https://www.bronkhorst.com/en-us/products-en/accessories-and-software/flowware/flowplot/ - 說明書下載鏈接：
https://www.bronkhorst.com/getmedia/d03d97da-56aa-47b3-8388-7e65c7b29426/917030-Manual-FLOWPLOT.pdf?

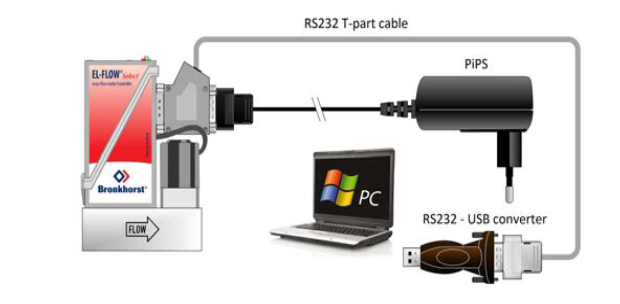

https://www.bronkhorst.com/getmedia/4c1645ae-f1f5-4223-87a1-35596bf7df26/917067-Manual-FlowDDE.pdf - RS232硬件連接：
通過Flowdde查改地址和波特率
- BUS 1類型儀表操作步驟：

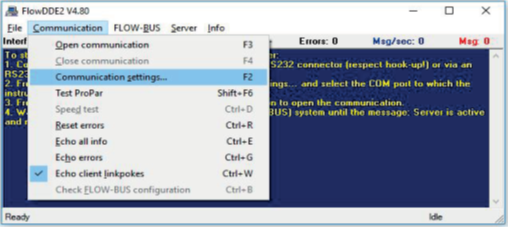

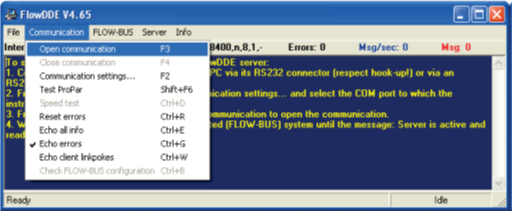

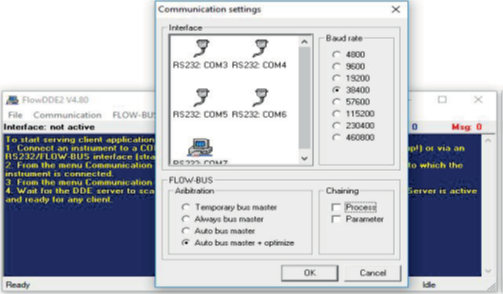

- 硬件連接好后打開Flowdde，選擇正確的通訊設置
- 建立通訊直至屏幕顯示：Server is active and ready for any client

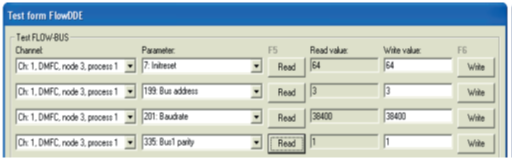

- 按如下圖操作并找到對應需要修改的參數
- 通過上圖中的”Read”按鈕可以讀取參數，”Write”按鈕可以重新寫入?yún)?shù)
- 首先要把參數7從82 改成64（解鎖）
- 其次可以按照需求修改參數199（地址），201（波特率），335（奇偶校驗）
- 最后把參數7從64改成82（重新上鎖）
- 硬件連接好后打開Flowdde，選擇正確的通訊設置
BUS 2類型儀表操作步驟：
- 硬件連接好后打開Flowdde，選擇正確的通訊設置
- 建立通訊直至屏幕顯示：Server is active and ready for any client

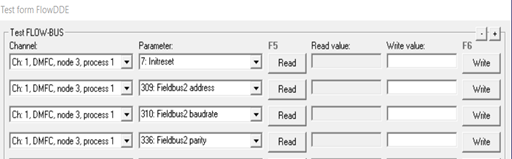

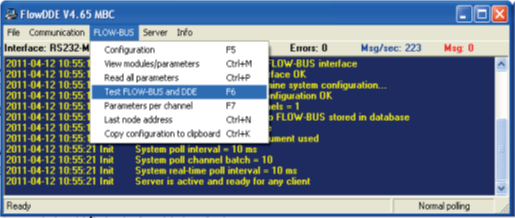

- 按如下圖操作并找到對應需要修改的參數
- 通過上圖中的”Read”按鈕可以讀取參數，”Write” 按鈕可以重新寫入?yún)?shù)
- 首先要把參數7 從82 改成64（解鎖）
- 其次可以按照需求修改參數309（地址），310（波特率），336（奇偶校驗）
- 最后把參數7從64改成82（重新上鎖）
通過Flowdde和撥碼開關查改控制模式
- MBC3 系列儀表
- 硬件連接好后打開Flowdde，選擇正確的通訊設置
- 建立通訊直至屏幕顯示：Server is active and ready for any client

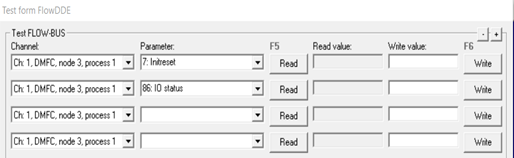

- 按如下圖操作并找到對應需要修改的參數
- 通過上圖中的”Read”按鈕可以讀取參數，”Write”按鈕可以重新寫入?yún)?shù)
- 首先要把參數7 從82 改成64（解鎖）
- 把參數86作修改，若86=15則是數字量控制模式，若86=79則是模擬量控制模式
- 最后把參數7從64改成82（重新上鎖）
- CORI-FLOW 系列
- 硬件連接好后打開Flowdde，選擇正確的通訊設置
- 建立通訊直至屏幕顯示：Server is active and ready for any client

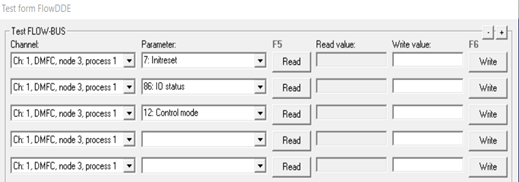

- 按如下圖操作并找到對應需要修改的參數
-
通過上圖中的”Read”按鈕可以讀取參數，”Write”按鈕可以重新寫入?yún)?shù)
- 首先要把參數7 從82 改成64（解鎖）
- 在參數86中寫入11（實際值是79）
- 數字量控制改模擬量控制需要在參數12中寫入1（實際值是0）
- 模擬量控制改成數字量控制需要在參數12中寫入0（實際值是1）
- 最后把參數7從64改成82（重新上鎖）

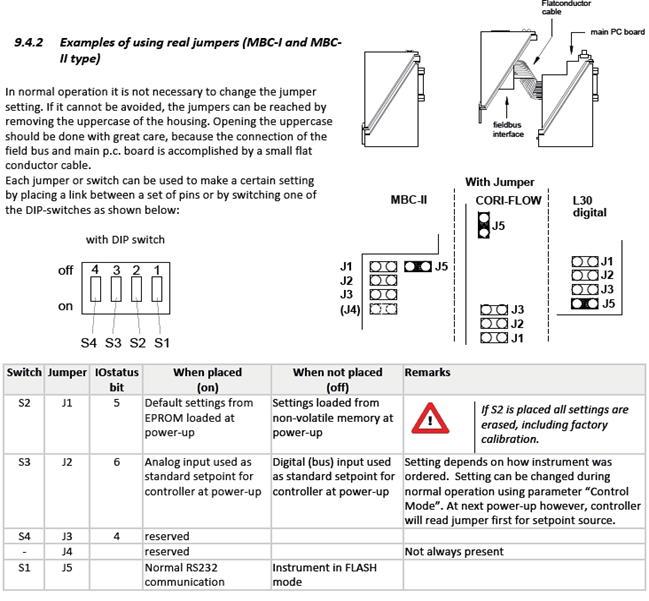

- MBCII系列儀表數字量和模擬量控制撥碼開關切換
數字量控制模式
S1 ON
S2 ON
S3 OFF
S4 ON
?
模擬量控制模式
S1 ON
S2 ON
S3 ON
S4 ON
Q?精度和偏差問題
EL-FLOW/CORI-FLOW系列
- 請以郵件形式提供以下內容
- 詳細的對比數據,有現場安裝照片為佳
- Bronkhorst儀表型號和序列號以及訂單
- 對比的儀表工作原理和精度以及標定的標準是什么？
- 對比時的溫度和前后端壓力值
- 使用的介質
- 請客戶注意以下幾點事項
- 提醒客戶溫差和壓差帶來額外誤差的概念
- 提醒客戶應該在介質轉換后去計算
- 建議客戶按我司儀表銘牌標簽上顯示的溫壓下進行對比測試
- 若以上分析后還有誤差不能解釋，請?jiān)僮稍兾宜?/li>
Q?CEM 和各種氣體轉換計算
需自行注冊后可免費使用FLUIDAT?on the Net, mass flow and physical properties calculations
Q 儀表使用過程中產生的問題
-
測量值始終為0或沒有反饋信號
-檢查儀表工作燈是否正常點亮
-檢查電源和接線是否正確
-檢查通訊是否已經正常建立
-檢查供氣或供液是否已經開啟
-檢查儀表進出口端是否有明顯腐蝕或堵塞現象
-檢查控制模式是否正確 -
測量值一直波動不穩定
-檢查前后端壓力是否穩定
-檢查測試環境溫度是否溫度
-檢查安裝管道是否有震動，安裝位置是否合理（前方有1個90度彎頭安裝>10D，有2個90度彎 ???頭安裝>20D, 有三個90度彎頭安裝>30D）
-檢查介質是否單一且純凈，對于液體來說是否含有氣泡或雜質顆粒以及氣相液相是否穩定
-檢查儀表進出口端是否有明顯腐蝕或堵塞現象
-檢查接地和屏蔽是否良好 -
測量值不準，偏差較大
-請參照6.1 EL-FLOW/Cori-FLOW系列
?
-
一直有微小流量值
-檢查是否仍有設定值
-檢查管路是否有泄漏
-檢查儀表進出口端是否有明顯腐蝕或堵塞現象
-檢查接地和屏蔽是否良好?
-
通訊連接不上
-檢查接線，接地
-檢查編輯命令是否按照正確格式書寫
-按不同通訊類型提供相應的例子和參考說明書(Modbus通訊資料可參考下一頁)?

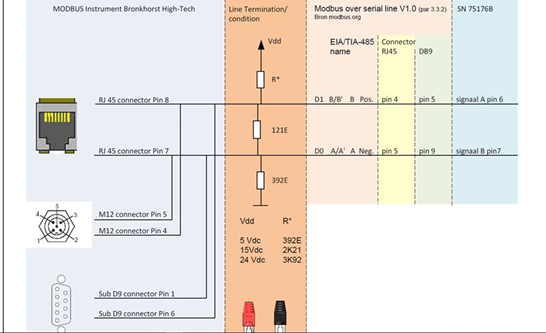

- Modbus RTU 通訊EL-FLOW Select系列RJ45接口Modbus通訊接線請參考以下接線圖https://www.bronkhorst.com/getmedia/3811a4d3-5390-46ca-8bed-07ae137b74b3/916123-Hook-up-diagram-Lab-MBC3-Modbus.pdfEL-FLOW Base系列 側面DB9針接口Modbus通訊接線請參考以下接線圖
Modbus通訊相關說明書（Modscan的相關設置事例可以查看Modbus通訊說明書Page 28）
如果是RS485轉換接頭接線，必須注意
RS485 +???= D1
RS485 –???= D0
